부품꾸러미에 수광소자(ST-7L)과 발광소자(EL-7L)이 섞여 있습니다.
구별은 다음과 같이 하세요.
수광소자는 트랜지스터입니다. 그러나 베이스단에서 빛을 받기 때문에 소자 밖으로 다리가 나오지 않게 제작되어 있습니다.

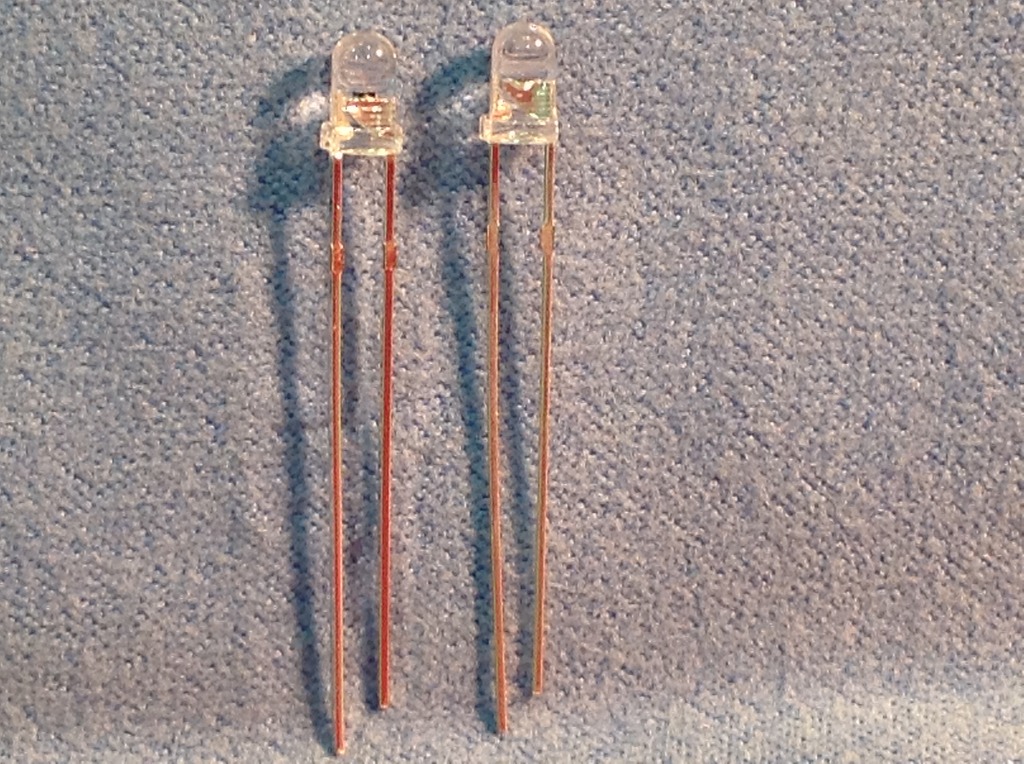

그리고 발광소자는 다이오드입니다. 그래서 다리가 두개 뿐입니다. 다음 사진을 잘 보세요.
우선 다리가 긴 쪽이 +단이고 짧은 쪽이 -단입니다. 다이오드는 그렇게 표현하고, 트랜지스터는 긴쪽이 컬렉터쪽이고 짧은쪽이 이미터쪽 입니다. 자 두개를 구별하려면 다음의 머리쪽 확대사진을 봅시다.
왼쪽소자가 오른쪽소자보다 머리 중앙에 검정색 조각이 더 커보이죠. 이것이 수광용 부분인데 그러면 이 소자가 수광소자인 ST-7L이겠지요. 그리고 오른쪽은 발광다이오드이고요. 한가지 더 말씀드리면 두소자 모두 +쪽이 머리부분이 작습니다. 안쪽을 자세히 보시면 두 극단이 나뉘어 있는게 보일 텐데 넓은 쪽이 -단이고, 좁은 쪽이 +단자인 콜렉터 단입니다.
